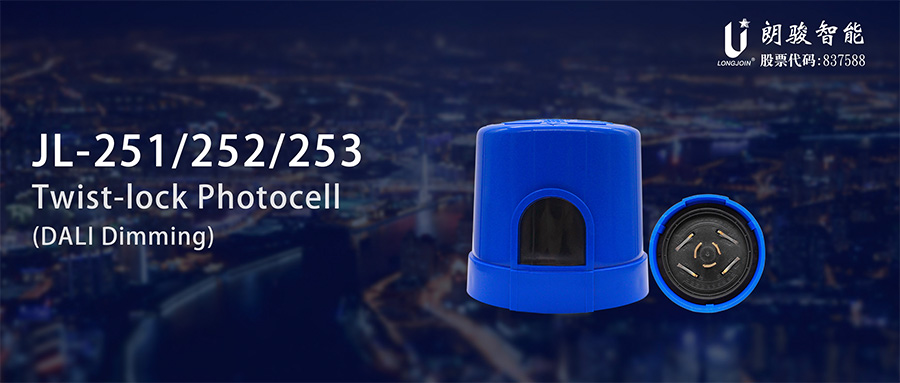

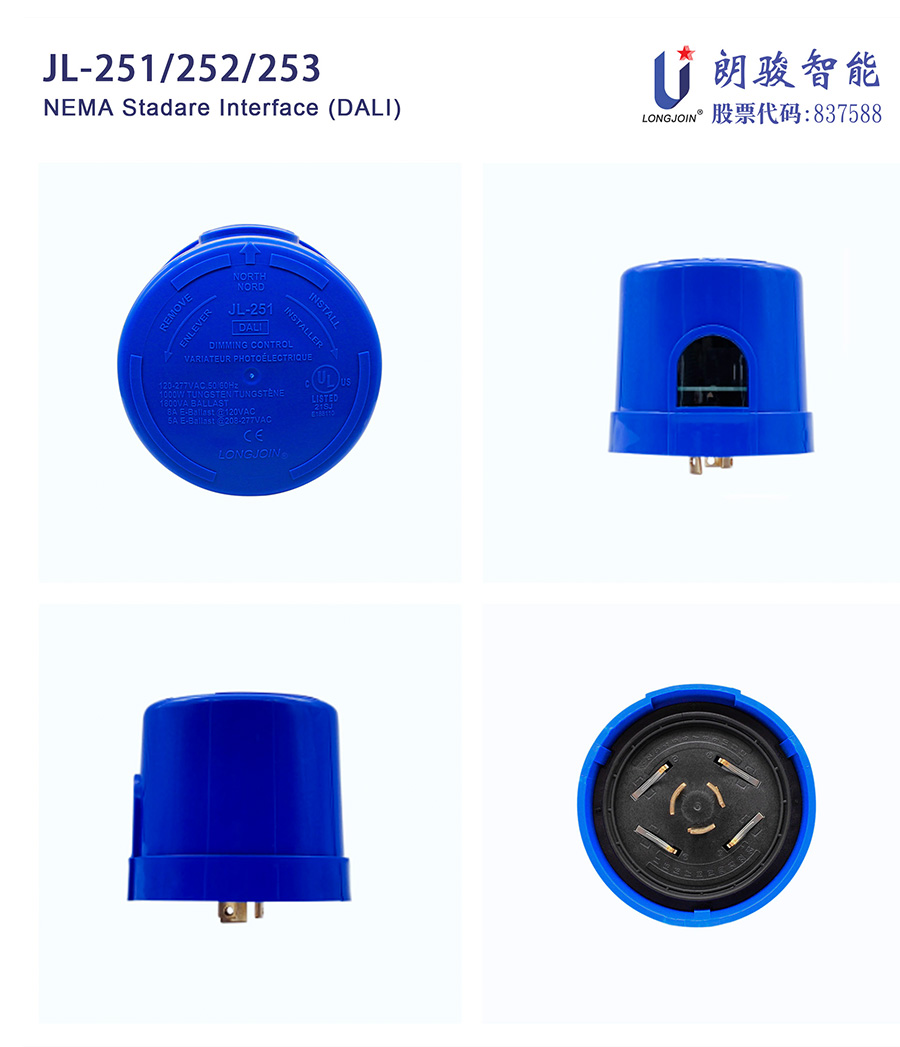

JL-251 / 252/253 NEMA ଇଣ୍ଟରଫେସ୍ ଟ୍ୱିଷ୍ଟ ଲକ୍ ସ୍ମାର୍ଟ ଲାଇଟ୍ କଣ୍ଟ୍ରୋଲର୍ (DALI dimming)

ଉତ୍ପାଦ ବର୍ଣ୍ଣନା

JL-251/252/253 ସିରିଜ୍ ଟ୍ୱିଷ୍ଟ୍ ଲକ୍ ସ୍ମାର୍ଟ ଲାଇଟ୍ କଣ୍ଟ୍ରୋଲର୍ ପରିବେଶର ପ୍ରାକୃତିକ ଆଲୋକ ସ୍ତର ଉପରେ ଆଧାର କରି ସ୍ adjust ାଧୀନ ଭାବରେ ନିୟନ୍ତ୍ରିତ ଏଲଇଡି ଷ୍ଟ୍ରିଟ୍ ଲାଇଟ୍ (DAIL dimming) ନିୟନ୍ତ୍ରଣ ପାଇଁ ଉପଯୁକ୍ତ |ସେଗୁଡିକ ମ୍ୟୁନିସିପାଲିଟି ସଡକ, ପାର୍କ ଆଲୋକୀକରଣ, ଲ୍ୟାଣ୍ଡସ୍କେପ୍ ଆଲୋକ ଇତ୍ୟାଦିରେ ବ୍ୟବହାର କରାଯାଇପାରିବ |
ଏହି ସିରିଜ୍ ଉତ୍ପାଦଗୁଡିକ ଏକ ଇନଫ୍ରାଡ୍ ଫିଲ୍ଟର ଫଟୋସେନସିଟିଭ୍ ଟ୍ୟୁବ୍ ସହିତ ଏକ ମାଇକ୍ରୋପ୍ରୋସେସର୍ ସର୍କିଟ୍ ଡିଜାଇନ୍ ବ୍ୟବହାର କରେ |ପ୍ରଦୀପକୁ ସର୍ଜ କରେଣ୍ଟ ଏବଂ ବଜ୍ରପାତରୁ ରକ୍ଷା କରିବା ପାଇଁ ଏହା ଭାରୀ ସର୍ଜ ଗିରଫକାରୀ (MOV) ଯୋଗାଇଥାଏ |

ଏଥିସହ, ରାତିରେ ସ୍ପଟ୍ ଲାଇଟ୍ କିମ୍ବା ବଜ୍ରପାତ ହେତୁ ଅତ୍ୟଧିକ କାର୍ଯ୍ୟକୁ ଏଡାଇବା ପାଇଁ 10 ସେକେଣ୍ଡ୍ ବିଳମ୍ବ ନିୟନ୍ତ୍ରଣ କାର୍ଯ୍ୟ ସେଟ୍ କରାଯାଇପାରିବ |

ଉତ୍ପାଦଗୁଡିକର ଏହି କ୍ରମ କ୍ରମାଗତ ଏବଂ ନିର୍ଭରଯୋଗ୍ୟ ବ characteristics ଶିଷ୍ଟ୍ୟଗୁଡିକ ବଜାୟ ରଖିପାରେ ଏବଂ ରିଲେ 10,000 କାର୍ଯ୍ୟ ଜୀବନ ଚକ୍ରରୁ ଅଧିକ ହୋଇପାରେ |ଯେତେବେଳେ ଏକ ଡବଲ୍-ଲେୟାର୍ ପ୍ରୋଟେକ୍ଟିଭ୍ ସେଲ୍ ସହିତ ସଜ୍ଜିତ ହୁଏ, ଏହା JL-251/252/253 ସିରିଜ୍ ଉତ୍ପାଦଗୁଡ଼ିକ ପାଇଁ ଏକ ଦୀର୍ଘ କାର୍ଯ୍ୟ ଜୀବନ ପ୍ରଦାନ କରିପାରିବ |
ଉତ୍ପାଦଗୁଡିକର ଏହି ସିରିଜ୍ ଲକିଂ ଟର୍ମିନାଲ୍ ପ୍ରଦାନ କରେ ଯାହା ANSI C136.41 ର ଆବଶ୍ୟକତା ପୂରଣ କରେ, ଏବଂ ଆଞ୍ଚଳିକ ଆଲୋକରେ ପ୍ଲଗ୍ ଇନ୍ ଏବଂ ଟ୍ୱିଷ୍ଟ୍ ଲକ୍ ଲାଇଟ୍ କଣ୍ଟ୍ରୋଲର୍ ବ୍ୟବହାର ପାଇଁ ANSI / UL773 ର ମାନକ ଆବଶ୍ୟକତା ମଧ୍ୟ ପୂରଣ କରେ |

ଉତ୍ପାଦ ବ ature ଶିଷ୍ଟ୍ୟ |
· ANSI C136.41 ମୋଡ଼ ଲକ୍ |
· DALI ଅନ୍ଧକାର |
· ସର୍ଜ୍ ସୁରକ୍ଷା MOV 40kA |
ଦୀର୍ଘ ଜୀବନ ପାଇଁ ଇଚ୍ଛାଧୀନ ଡବଲ୍-ଲେୟାର୍ ପ୍ରୋଟେକ୍ଟିଭ୍ ସେଲ୍ |
ୱାଇଡ୍ ଭୋଲଟେଜ୍ ପରିସର |
ଷ୍ଟକ୍ / IP67 ରେ IP65 ଇଚ୍ଛାଧୀନ |
ଇନଫ୍ରାଡ୍ ଫିଲ୍ଟର ଫଟୋସେନସିଟିଭ୍ ଟ୍ୟୁବ୍ |
· କ୍ରମାଗତ ଅନ୍ / ଅଫ୍ ଅନ୍ଧକାର |
· ମଧ୍ୟରାତ୍ରି ଅନ୍ଧକାର (JL-252, JL-253)
· ଏଲଇଡି ହାଲୁକା କ୍ଷୟ କ୍ଷତିପୂରଣ (JL-253)

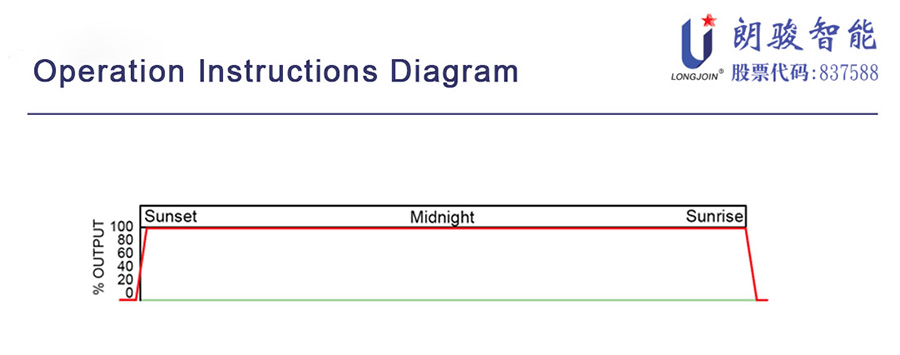

ଅପରେସନ୍ ନିର୍ଦ୍ଦେଶାବଳୀ ଚିତ୍ର
ପରିବେଶ ଆଲୋକ ସ୍ତର ଅନୁଯାୟୀ, ନିୟନ୍ତ୍ରିତ ଏଲଇଡି ଲ୍ୟାମ୍ପର ଆଲୋକୀକରଣ ଉତ୍ପାଦନ ପ୍ରାଧିକରଣ ଅଞ୍ଚଳରେ ଏକ ସମାନ ଆଲୋକ ପରିବେଶକୁ ସୁନିଶ୍ଚିତ କରିବା ପାଇଁ ଆଡାପ୍ଟିଭ୍ ଆଡଜଷ୍ଟ କରାଯାଇଥାଏ |ଯେତେବେଳେ ପ୍ରାକୃତିକ ଆଲୋକୀକରଣ ସ୍ତର ମୂଲ୍ୟାୟନ ମୂଲ୍ୟର 110% ରେ ପହଞ୍ଚେ, ନିୟନ୍ତ୍ରିତ ପ୍ରଦୀପ ସ୍ୱୟଂଚାଳିତ ଭାବରେ ବନ୍ଦ ହୋଇଯିବ, ଯେପରି ଲାଲ୍ ଲାଇନରୁ ନିମ୍ନରେ ଶୂନ ଆଉଟପୁଟକୁ ଯିବା ପ୍ରକ୍ରିୟାରେ ଦେଖାଯାଇଛି |

ଉତ୍ପାଦ ପାରାମିଟର

ସ୍ଥାପନ ନିର୍ଦ୍ଦେଶାବଳୀ
ଫଟୋ ଇଲେକ୍ଟ୍ରିକ୍ କଣ୍ଟ୍ରୋଲରକୁ ଉପରକୁ ଠେଲି ଏହାକୁ ସକେଟରେ ଲକ୍ କରିବା ପାଇଁ ଏହାକୁ ଘଣ୍ଟା ବୁଲାଇ ଘୂର୍ଣ୍ଣନ କର |
ଯଦି ଆବଶ୍ୟକ ହୁଏ, ଆଲୋକ ନିୟନ୍ତ୍ରକଙ୍କ ଉପର ତ୍ରିରଙ୍ଗା ଦ୍ୱାରା ସୂଚିତ ହୋଇଥିବା ଆଲୋକ-ସେନ୍ସିଂ ପୋର୍ଟ ଉତ୍ତର ଦିଗକୁ ସୂଚାଇଥାଏ କି ନାହିଁ ନିଶ୍ଚିତ କରିବାକୁ ସକେଟର ସ୍ଥିତିକୁ ସଜାଡନ୍ତୁ |

ପ୍ରାରମ୍ଭିକ ପରୀକ୍ଷା
· ପ୍ରାରମ୍ଭିକ ସ୍ଥାପନ ସମୟରେ, ଆଲୋକ ନିୟନ୍ତ୍ରକ ବନ୍ଦ ହେବା ପାଇଁ ସାଧାରଣତ several ଅନେକ ମିନିଟ୍ ଲାଗେ |
ଦିନରେ “ଅନ୍” ପରୀକ୍ଷା କରିବାକୁ, ହାଲୁକା ସେନ୍ସିଂ ୱିଣ୍ଡୋକୁ ଅସ୍ପଷ୍ଟ ପଦାର୍ଥ ସହିତ ଘୋଡାନ୍ତୁ |
· ଆଙ୍ଗୁଠିରେ ଘୋଡାନ୍ତୁ ନାହିଁ, କାରଣ ଆପଣଙ୍କର ଆଙ୍ଗୁଠି ଦେଇ ଯାଉଥିବା ଆଲୋକ ଆଲୋକ ନିୟନ୍ତ୍ରଣ ଉପକରଣ ବନ୍ଦ କରିବାକୁ ଯଥେଷ୍ଟ ହୋଇପାରେ |
ଆଲୋକ ନିୟନ୍ତ୍ରକ ପରୀକ୍ଷା ପ୍ରାୟ 2 ମିନିଟ୍ ନେଇଥାଏ |
* ଏହି ଆଲୋକ ନିୟନ୍ତ୍ରକଙ୍କ କାର୍ଯ୍ୟ ପାଗ, ଆର୍ଦ୍ରତା କିମ୍ବା ତାପମାତ୍ରା ପରିବର୍ତ୍ତନ ଦ୍ୱାରା ପ୍ରଭାବିତ ହୁଏ ନାହିଁ |

1: JL-251C |
C = 120-277VAC |
E = 347VAC |
F = 480VAC |
୨: = = ଲାଇଟ୍ ବନ୍ଦ କର |
5 = ଲାଇଟ୍ ଟର୍ନ୍ ଅନ୍ କରନ୍ତୁ |
3: P = PP ବାହ୍ୟ ଶେଲ୍ |
K = PP ଆଭ୍ୟନ୍ତରୀଣ ସେଲ୍ + PC ବାହ୍ୟ ସେଲ୍ |
4: F = ନୀଳ |
କଷ୍ଟମାଇଜେବଲ୍ |
5: IP65 = ଏଲାଷ୍ଟୋପ୍ଲାଷ୍ଟ ରିଙ୍ଗ + ସିଲିକନ୍ ବାହ୍ୟ ସିଲ୍ |
IP67 = ସିଲିକନ୍ ରିଙ୍ଗ୍ + ସିଲିକନ୍ ଭିତର ଏବଂ ବାହ୍ୟ ସିଲ୍ (ତମ୍ବା ପିନ୍ ଅନ୍ତର୍ଭୂକ୍ତ କରି) |

1: JL-252
JL-253
2: C = 120-277VAC |
E = 347VAC |
F = 480VAC |
3: 4 = ଲାଇଟ୍ ବନ୍ଦ କର |
5 = ଲାଇଟ୍ ଟର୍ନ୍ ଅନ୍ କରନ୍ତୁ |
4: P = PP ବାହ୍ୟ ଶେଲ୍ |
K = PP ଆଭ୍ୟନ୍ତରୀଣ ସେଲ୍ + PC ବାହ୍ୟ ସେଲ୍ |
5: F = ନୀଳ |
କଷ୍ଟମାଇଜେବଲ୍ |
6: IP67 = ସିଲିକନ୍ ରିଙ୍ଗ + ସିଲିକନ୍ ଭିତର ଏବଂ ବାହ୍ୟ ସିଲ୍ (ତମ୍ବା ପିନ୍ ଅନ୍ତର୍ଭୂକ୍ତ କରି) |
IP65 = ଏଲାଷ୍ଟୋପ୍ଲାଷ୍ଟ ରିଙ୍ଗ + ସିଲିକନ୍ ବାହ୍ୟ ସିଲ୍ |

7: ହାଲୁକା ଆଲୋକୀକରଣ ସୁଇଚ୍: XXX, ୟୁନିଟ୍: ବିଳାସ |
8: ଅଫ୍ ବିଳମ୍ବ: XX, ୟୁନିଟ୍: ସେକେଣ୍ଡ୍ |
9: ମଧ୍ୟରାତ୍ରିର ଅନ୍ଧକାର ଅନୁପାତ: DXX ୟୁନିଟ୍: ଘଣ୍ଟା |
10: ମଧ୍ୟରାତ୍ରିର ଅନ୍ଧକାର ସମୟ: LXX ୟୁନିଟ୍: ଘଣ୍ଟା |
