Commutateur de commande thermique de type douille de lampe série JL-302

302photocellule-douille-lampe_01

Description du produit
L'interrupteur de commande thermique et d'éclairage de type support de lampe JL-302 convient au contrôle autonome de l'éclairage des canaux et de l'éclairage du porche en fonction du niveau d'éclairage ambiant.

Le produit est basé sur une conception de commutateur thermique et peut fournir une fonction de contrôle de retard de plus de 30 secondes pour éviter une commutation redondante des projecteurs ou des éclairs la nuit.Le système de compensation de température peut fournir des performances constantes quelle que soit la température ambiante.



302photocellule-douille-lampe_02

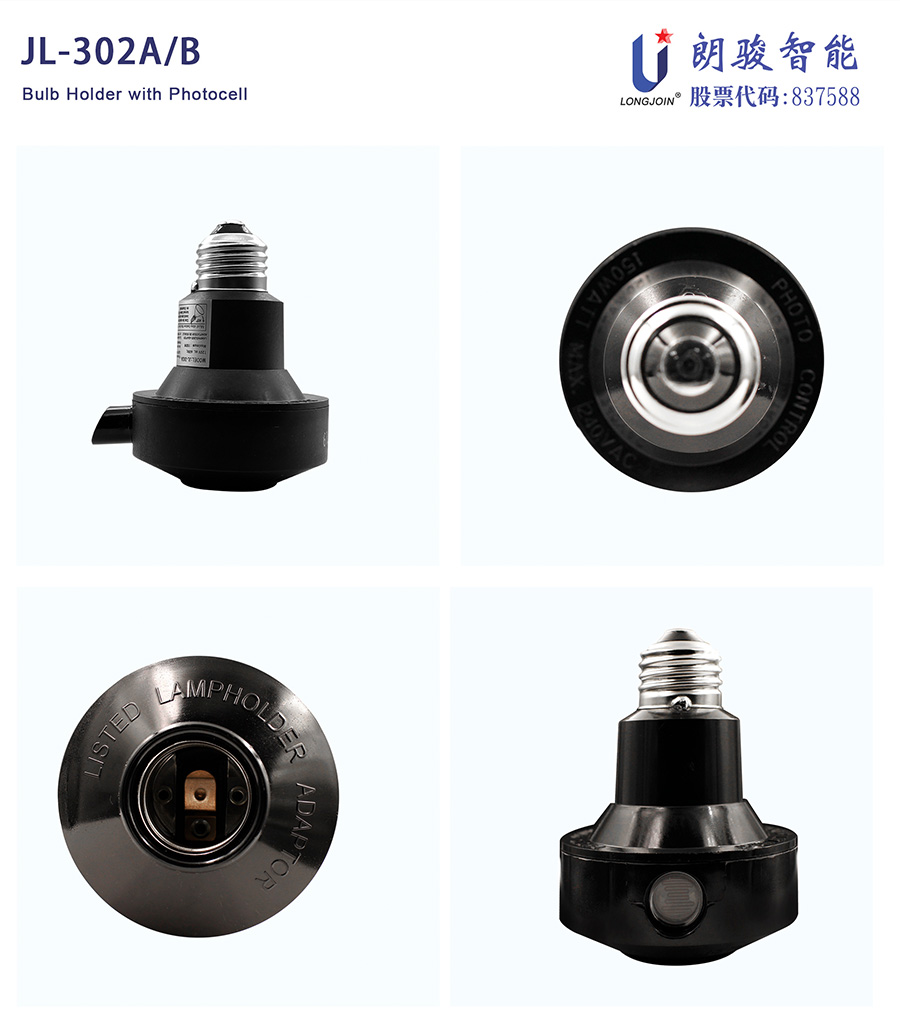

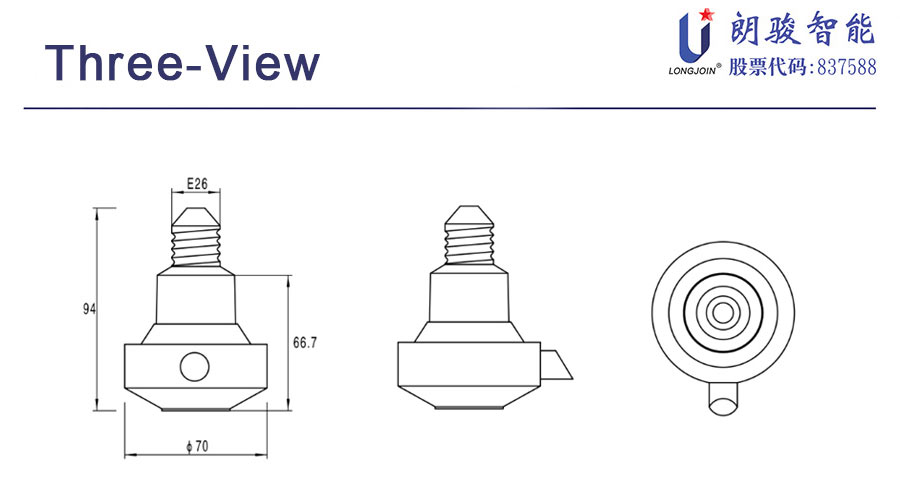

302photocellule-douille-lampe_03



caractéristiques du produit
* Temps de retard : 20 ~ 120 secondes
* Température de fonctionnement : -40°C ~ +70°C
* Installation facile
* Convient à tout type de support de lampe
* Prend en charge les ampoules CFL et LED





Paramètres du produit

Article JL-302A JL-302B
Tension nominale 120 VCA 240 VCA
Consommation d'énergie 1,5 W maximum
Chargement nominal Tungstène 150w
Fréquence nominale 50/60Hz
Niveau marche/arrêt typique 10 ~ 20Lx activé (crépuscule)
30 ~ 60Lx désactivé (aube)
Température ambiante -40 ℃ ~ +70 ℃
Humidité relative 96%
Type de base à vis E26/E27
Mode échec Échec

instructions d'installation
1. Coupez l'alimentation.
2. Éteignez l'ampoule.
3. Vissez complètement l'interrupteur de commande photo dans la douille de la lampe.
4. Vissez l'ampoule dans le support d'ampoule du photorupteur.
5. Connectez l'alimentation et allumez l'interrupteur d'éclairage.

Lors de l'installation, ne dirigez pas le trou photosensible vers la lumière artificielle ou réfléchissante, car il pourrait s'allumer ou s'éteindre la nuit.
* Évitez d'utiliser ce produit dans des lampes en verre opaque, des lampes en verre réfléchissant ou dans des zones humides.

Schéma de câblage

302photocellule-douille-lampe_04

Test initial :
Lors de la première installation, l'interrupteur de photocommande met généralement quelques minutes à s'éteindre.
Pour tester « allumé » pendant la journée, couvrez la fenêtre photosensible avec du ruban adhésif noir ou un matériau opaque.
Ne couvrez pas avec vos doigts, car la lumière passant entre vos doigts peut suffire à éteindre le dispositif de photocontrôle.
Le test de photocontrôle prend environ 2 minutes.
Le fonctionnement de ce commutateur de photocommande n’est pas affecté par les conditions météorologiques, l’humidité ou les changements de température.

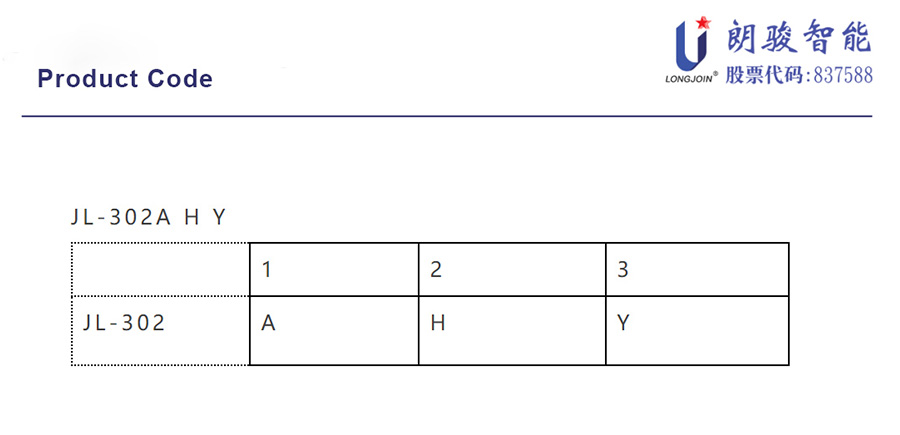

302photocellule-douille-lampe_06

JL-302A HY
1 : Modèle
A = 120 VCA
B = 240 VCA
2 : H=couvercle noir
K = couverture grise
N=Couverture Brosée
3 : Y = support de lampe argenté
null=support de lampe doré
