Comment distinguer le câblage des prises de capteur Zhaga JL-710 et JL-700 ?

long-join est un fournisseur créatif de solutions d'éclairage public et un riche fabricant d'intégration d'exportation commerciale de processus à guichet unique OEM-ODM, professionnel dans le capteur de lumière de la série zhaga et le contrôleur de lumière de la série NEMA.par exemple, notre nouveau contrôleur zhaga mircrowave comprend un capteur de mouvement et une gradation 0-10 V, a également réussi à promouvoir le contrôle d'éclairage à distance sans fil Smart zigbee au cours des années 2019, etc., bienvenue pour visiter principalement des produits innovants liés à l'installation.



Notre Photocontrôle conforme aux normes NEMA et Zhaga

À l'épreuve du temps Tous les luminaires LED sont dotés de plusieurs prises Zhaga Book 18 pour les entrées de capteurs et d'une prise en charge silencieuse des modules de communication via la prise standard NEMA 7 actuelle ou par la nouvelle prise Zhaga Book 18.



Distinction entre la prise nema et la prise zhaga

Ci-dessous, montrez les avantages de l'interface du luminaire LED des différentes normes et les utilisateurs populaires dans les domaines applicables à l'achat pour profiter du bonheur.

Article Prise photocontrôle NEMA Prise capteur photocellule Zhaga
Norme d'interface ANSI C136.41, ANSI C136.42 Livre Zhaga18
Fonctionnalité Module connecteur de photocontrôle à verrouillage Module de connecteur zhaga à verrouillage
Sortie de gradation 0-10V/DALI/PWM 0-10V/DALI/PWM
Jauges de fils #14, #16 #14, #16
Conception personnalisée Disponible sur mesure -
Indice IP Sous le montage du contrôleur zhaga à verrouillage d'interconnexion, portée sur IP66, IP65, IP66 Sous le montage de l'interconnexion, verrouillage du contrôleur Zhaga, portée sur IP66
Plage de tension de sortie 0-480 VCA 12-24 VCC
Type de broche 3 broches, 5 broches, 7 broches 4 broches
Disponible sur mesure coutume coutume



Comment câbler la prise du capteur Zhaga ?

Si le contrôleur de cellule photoélectrique doit être équipé d'une alimentation CC 10-24 V CC, il faut alors fournir une source d'alimentation capable de convertir le CA en CC, ou utiliser directement la prise JL-710 qui convertit le courant alternatif en courant continu pour le contrôleur de lumière. .

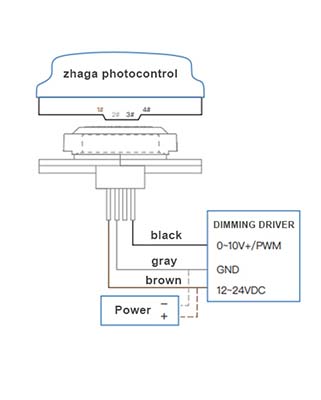

Schéma 1 pour utiliser le réceptacle 700

Lorsque le variateur ne dispose pas d'une sortie d'alimentation auxiliaire standard, une alimentation supplémentaire est nécessaire.

Prise 700zhaga
700 câbles d'alimentation supplémentaire

Prise JL-700 Zhaga, définition du point de câblage à 4 broches

Version par défaut pour la norme européenne

Couleur des fils Taper
Brun 24 V CC
Gris DALI-/GND
Bleu DALI+
Noir E/S générales

Version optionnelle pour la norme américaine

Couleur des fils Taper
Noir 24 V CC
Gris DALI-/GND
Violet DALI+
Noir E/S générales

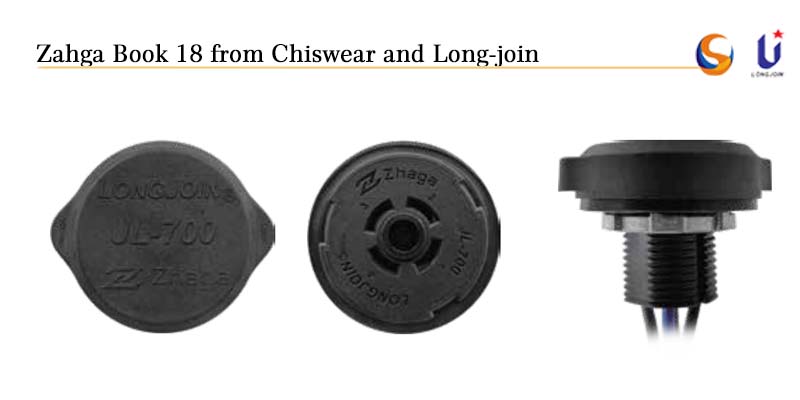

Connexion de câblage à 4 broches

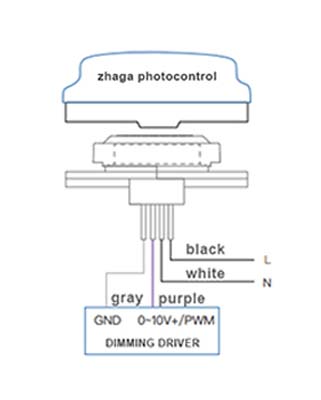

*Schéma 2 pour utiliser la prise 710

Lors de l'utilisation de la prise série 710, la prise 710 est dotée d'une commutation de tension alternative intégrée en tension continue.

Prise 710zhaga
pas besoin de puissance supplémentaire pour le pilote d'alimentation



JL-710 Prise Zhaga Point de câblage à 4 broches Définition

Couleur des fils Taper
Blanc Entrée CA
Noir Entrée CA
Gris DALI-(GND)
Violet DALI+



Comment câbler la prise photocontrôle NEMA ?

Schème1pour utilisation3 brochesréceptacle

Installation si facile et simple.

1) Fils noirs, il y a une entrée CA Li

2) Fils rouges, il doit y avoir une charge de câblage.

3) Fils blancs, connectés par des fils neutres.

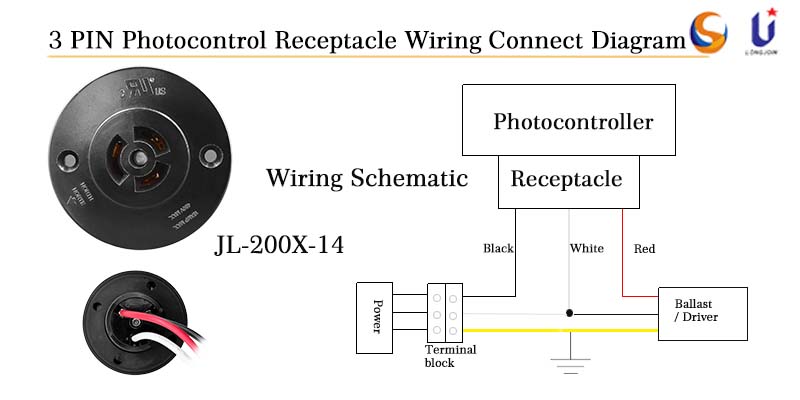

Schéma du connecteur de câblage de la prise de photocontrôle à 3 broches.

Connexion de câblage à 3 broches

Schéma 2 d'utilisation5 brochesréceptacle

Quelle est la différence entre les prises à 5 broches et les prises à 3 broches ?Ainsi, il existe environ 90 % de fonctions et de matériaux similaires pour que le contrôleur d'éclairage allume automatiquement l'interrupteur.Sortie de gradation la plus importante qui est la prise à 5 broches 0-10 V, et il y a d'autres deux fils pour une connexion professionnelle au pilote de gradation/pilote à courant constant.

Schéma du connecteur de câblage de la prise de photocontrôle à 5 broches

Connexion de câblage à 5 broches

Schéma 3 d'utilisation7 brochesréceptacle

Si vous envisagez d'acquérir des données et un contrôle en réseau IOT de pointe, nous vous recommandons de combiner la prise JL-240XA et le capuchon de court-circuit JL-208.Bien entendu, ce n’est que le choix optimal.Pour un meilleur besoin de gradation, il est recommandé de choisir d'abord une prise à 7 broches et une prise à 5 broches.

Schéma du connecteur de câblage de la prise de photocontrôle à 7 broches

Connexion de câblage à 7 broches

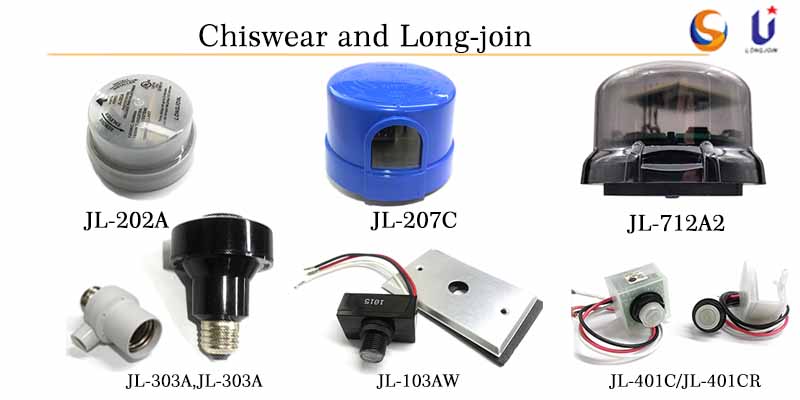

Cellule photoélectrique à verrouillage par rotation du crépuscule à l'aube sur un réverbère

Remplace toutes les marques de photocellules pour un éclairage paysager de jardin extérieur.Il allume automatiquement la lumière au crépuscule et l'éteint à l'aube. De plus, la plupart des meilleures applications incluent de larges utilisations avec un délai et fonctionne avec des lampes à incandescence, fluorescentes, LED, halogènes, vapeurs de mercure, halogénures métalliques, sodium haute pression. ou des ampoules CFL (par exemple JL-302A et JL-303A).série de photocontrôleurs

Cliquez ici sur n'importe quelle série de contrôle de cellule photoélectrique pour en savoir plus sur les informations riches sur le produit.

Photocellule JL-303A  Photocellule JL-302A

Photocellule JL-207C

Photocellule bouton JL-103A

Photocellule JL-401C  Photocellule JL-401CR

Capteur de mouvement à micro-ondes JL-712A2, contrôle zhaga

Capteur photocellule du crépuscule à l'aube JL-202A
