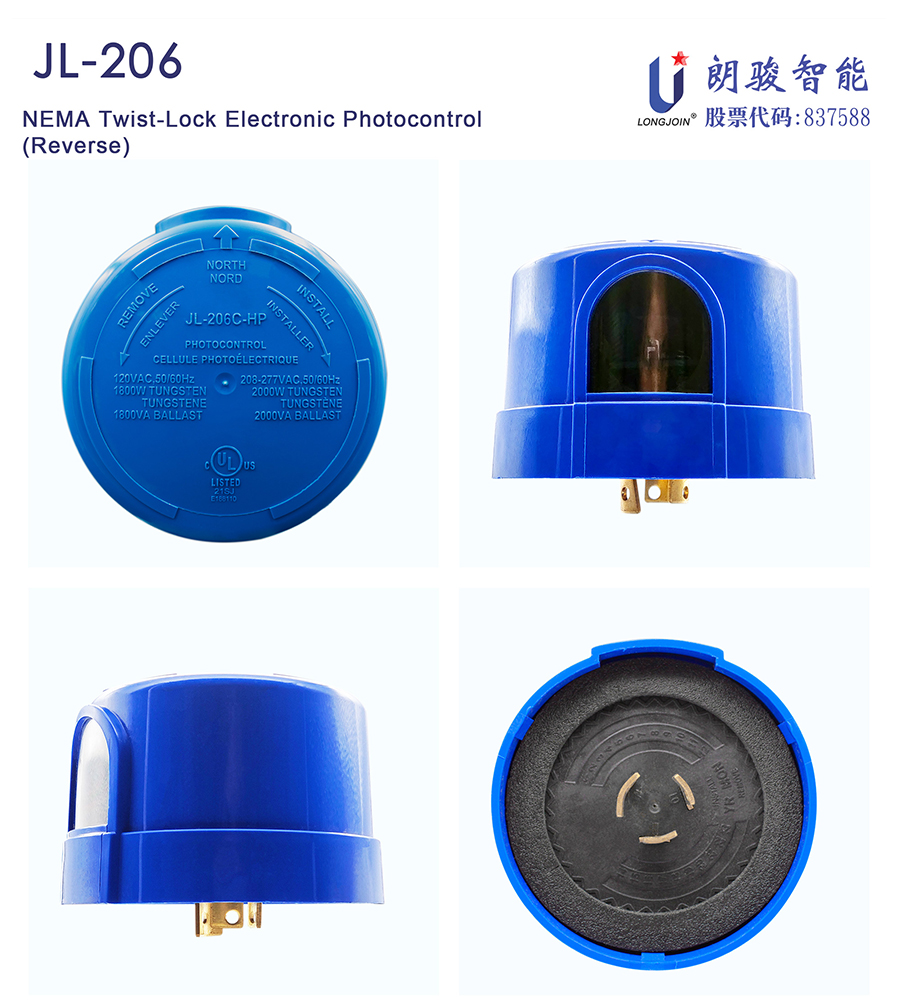

Продуктите от серията аналогови електронни превключватели за управление на светлината JL-206 Twsit lock са приложими за независимо управление на уличното осветление, градинското осветление, осветлението на прохода, осветлението на верандата и осветлението на парка според нивото на околното естествено осветление.
Тази серия от продукти е проектирана с микропроцесорна схема с инфрачервен филтърен оптичен транзистор и е оборудвана с ограничител на пренапрежение (MOV).В допълнение, предварително зададената функция за управление на забавяне от 5-20 секунди може да избегне излишна работа, причинена от прожектори или светкавици през нощта.
Версията с дълъг живот може да поддържа постоянни и надеждни характеристики.Релето може да има повече от 10 000 работни жизнени цикъла.Когато е монтирана двуслойна защитна обвивка, тя може да осигури по-дълъг експлоатационен живот на JL-206.Версията на HP може да осигури по-голямо натоварване.
Тази серия от продукти предоставя три заключващи клеми, които отговарят на изискванията на стандарта ANSI C136.10 и ANSI/UL773 за plug-in и въртящи се заключващи оптични контролери за зонално осветление.
Характеристика на продукта
·ANSI C136.10 въртяща се ключалка
· Широко напрежение
· Инверсна осветеност
· Напълно персонализиран
·Вградена защита от пренапрежение
·Инфрачервен филтър фототранзистор
·Среднощна светлина
· Защита при преминаване през нулата
· Допълнителен режим на повреда вкл./изкл
·Устойчив на UV лъчи корпус
· Поддържа FCC клас A
Вещ | JL-206C5 | JL-206C4 | JL-206C5HP | JL-206C4HP | |
Номинално напрежение | 120-277VAC | ||||
Номинална честота | 50/60Hz | ||||
Работна температура | -40℃-70℃ | ||||
Относителна влажност | 96% | ||||
Номинално натоварване | 1000W Волфрам;1800VA Баласт;8A@120VAC 5A@208-277VAC e-Ballast | 1800W@120VAC 2000W Волфрам; 1800VA@120VAC Баласт;2000VA@208-277VAC | |||
Консумация на енергия | 0,5 W макс | 0,9 Макс | |||
Двойно покритие | опция | ||||
IP рейтинг | IP54/IP65/IP66 | ||||
Неуспешен режим | Fail on/Fail off | ||||
Кръст нула | опция | ||||
FCC | Optioan | - | |||
Сертификат | UL, CE, ROHS |
_______________________________________________________________________
Вещ | JL-206E5 | JL-206E4 | JL-206F4 | JL-206F5 | |
Номинално напрежение | 347VAC | 480VAC | |||
Номинална честота | 50/60Hz | ||||
Работна температура | -40℃-70℃ | ||||
Относителна влажност | 96% | ||||
Номинално натоварване | 1800W волфрам;1800VA баласт;5A електронен баласт | 1800W Волфрам; 1800VA баласт | |||
Консумация на енергия | 0,5 W макс | ||||
Двойно покритие | опция | ||||
IP рейтинг | IP54/IP65/IP66 | ||||
Неуспешен режим | Fail on/Fail off | ||||
Кръст нула | - | ||||
FCC | - | - | |||
Сертификат | UL, CE, ROHS |
инструкции за инсталация
* Изключете захранването.

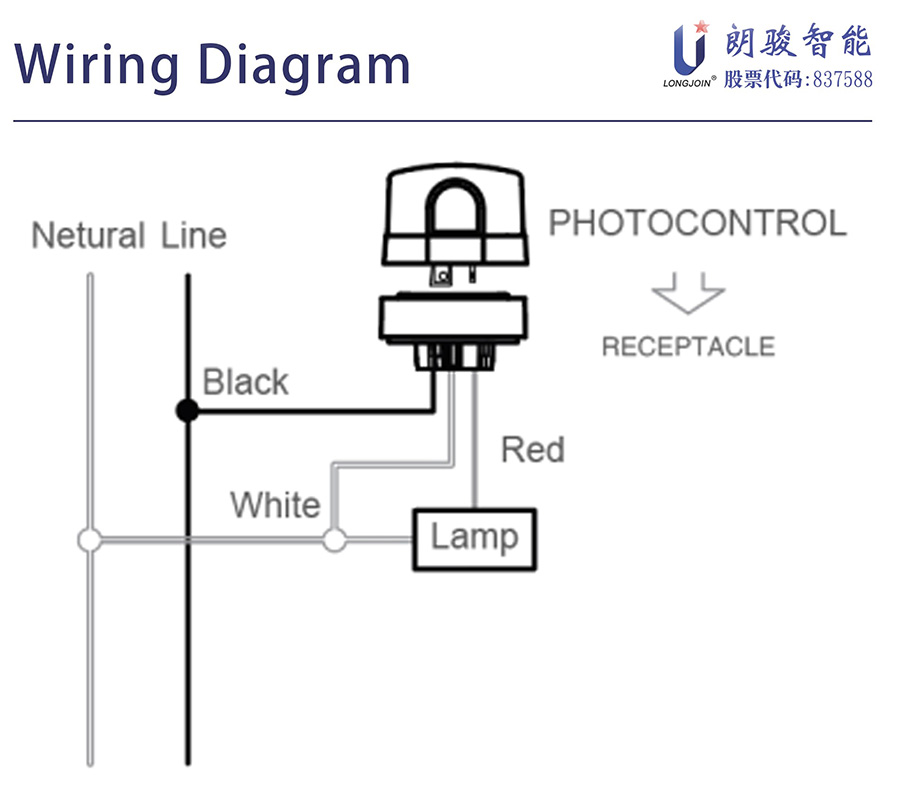

*Свържете гнездото според фигурата по-долу.
* Натиснете фотоелектрическия контролер нагоре и го завъртете по посока на часовниковата стрелка, за да го заключите в гнездото.
*Ако е необходимо, регулирайте позицията на гнездото, за да сте сигурни, че портът за светлинен сензор сочи на север, както е показано в триъгълника в горната част на светлинния контролер.
Първоначално тестване
*Нормално е Photocontrol да отнеме няколко минути, за да се изключи, когато е инсталиран за първи път.
* За да тествате „включване“ през деня, покрийте окото му с непрозрачен материал.
*Не покривайте с пръст, защото светлината, преминаваща през пръстите, може да е достатъчно силна, за да задържи Photocontrol изключен.
**тестът за фотоконтрол ще отнеме приблизително 2 минути.
* Работата на този Photocontrol не се влияе от времето, влагата или температурните промени.

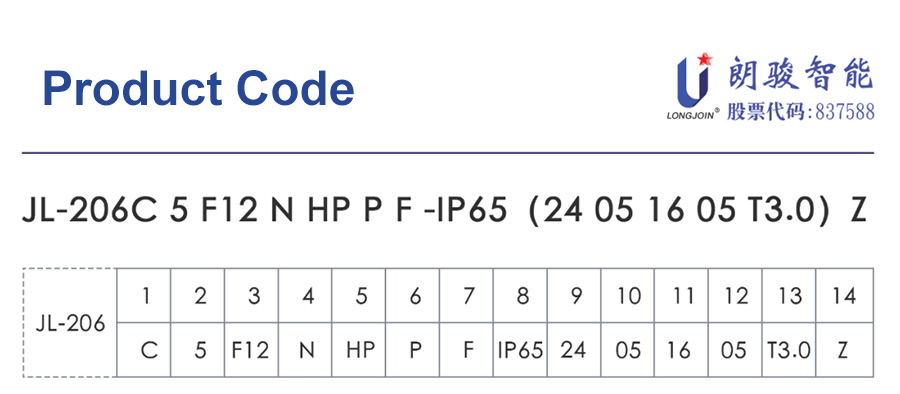

1: C = 120-277VAC
E = 347VAC
F = 480VAC
2:5=светлина свети
4=светлината е изключена
3: F12 = MOV,110J/3500A
F15 = MOV,235J/5000A
F23 = MOV,460J/10000A
F25 = MOV,546J/10000A
F40 = MOV,640J/ 40000A
M4K = MOV,4KV пренапрежение
D6K = R/C,6KV пренапрежение
R2W = R/C,20KV пренапрежение
A2W = A/D,20KV пренапрежение
4: F=Съответствие на изискванията на спецификацията за електромагнитни смущения на FCC, клас B
N=Съответствието с FCC не е потвърдено
5: HP = Hi-Power 20Amp
S = Стандартен 10Amp
6: P=UV стабилизиран полипропилен
C=UV стабилизиран поликарбонат
K=PP вътрешна обвивка+PC обвивка
7: F=синьо D=зелено H=черно
K=сиво по избор
8: IP65=еластомерен пръстен+силиконово външно уплътнение
IP54=Електронно свързана шайба с пяна
IP66=еластомерен пръстен+силиконово вътрешно и външно уплътнение
IP67=силиконов пръстен+силиконово вътрешно и външно уплътнение (включително меден щифт)
9: Осветление
10: Закъснение при включване на лампата (секунди)
11: Осветяване след изключване на светлината
12: закъснение при изключване на лампата (секунди)
13: Опционално среднощно затъмняване (часове)
14: Z=опционална технология за контрол на преминаване през нулата+дълъг живот
N=Няма
